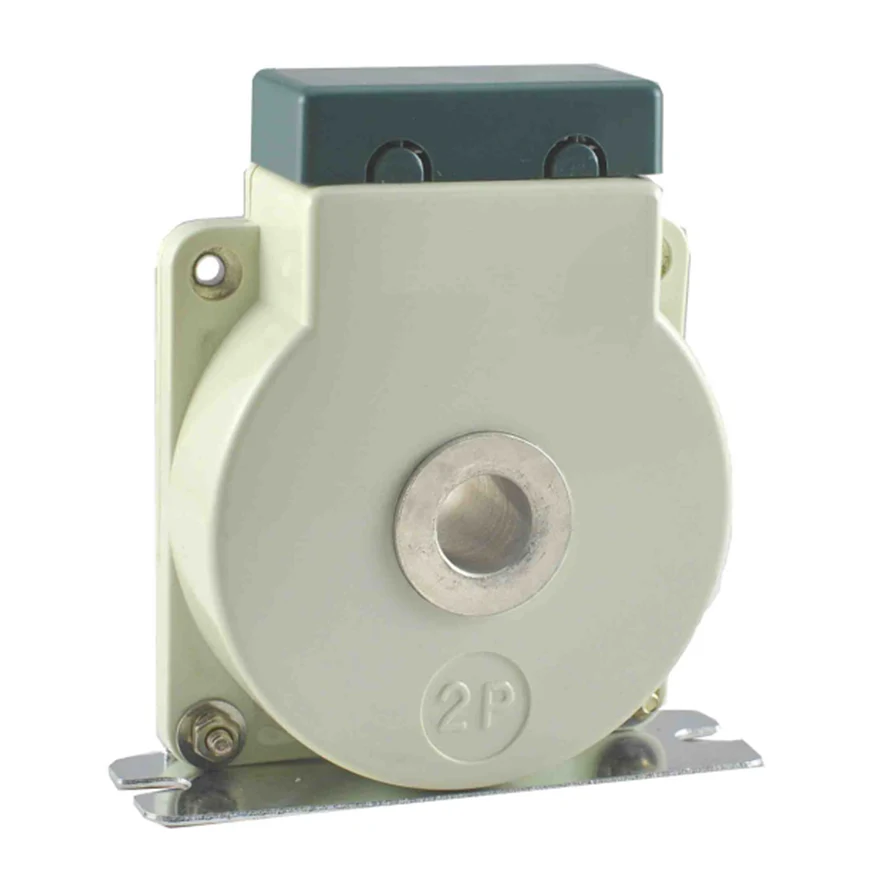

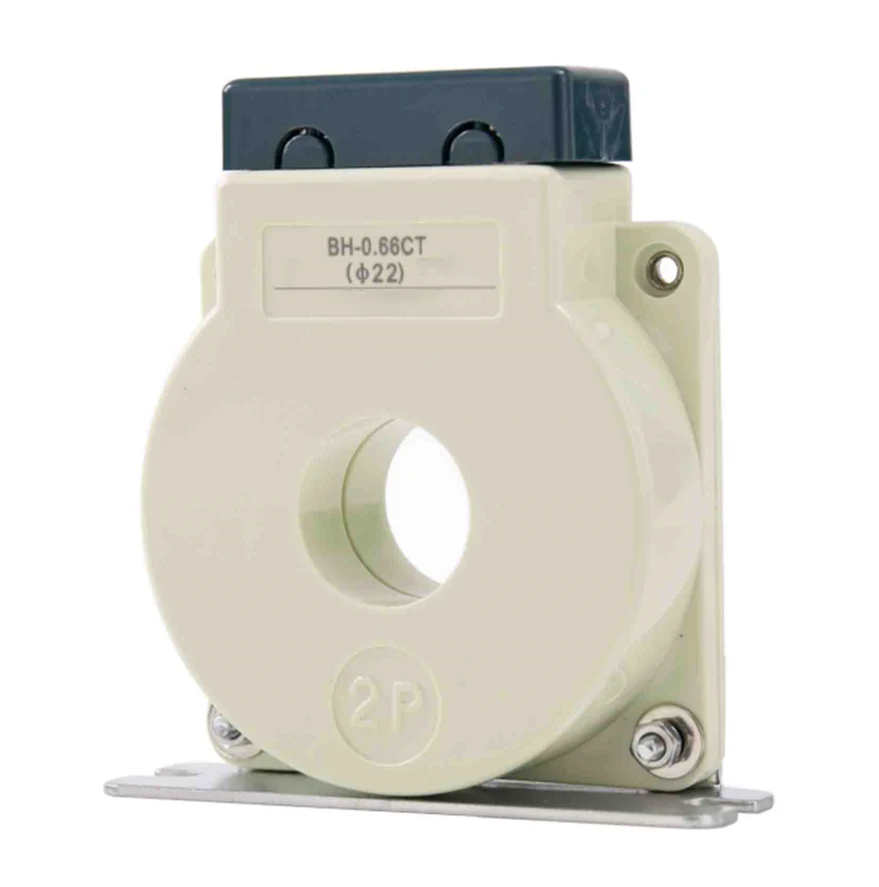

BH-0.66 سیریز V موجودہ ٹرانسفارمر کم وولٹیج الیکٹریکل سسٹم میں عین مطابق موجودہ پیمائش اور نگرانی کے لئے ڈیزائن کیے گئے ہیں۔ یہ ٹرانسفارمر وسیع پیمانے پر توانائی کے انتظام ، بجلی کی تقسیم ، اور صنعتی ایپلی کیشنز میں استعمال ہوتے ہیں ، جو قابل اعتماد اور درست کارکردگی کو یقینی بناتے ہیں۔
. اعلی درستگی: BH-0.66 سیریز V غیر معمولی پیمائش کی درستگی کی پیش کش کرتی ہے ، جو موجودہ ٹرانسفارمروں کے لئے بین الاقوامی معیارات کو پورا کرتی ہے۔
. کومپیکٹ ڈیزائن: اس کا کمپیکٹ اور ہلکا پھلکا تعمیر محدود جگہوں پر آسان تنصیب کی اجازت دیتا ہے۔
. وسیع موجودہ رینج: موجودہ پیمائش کی ایک وسیع رینج کے لئے موزوں ہے ، جس سے یہ مختلف ایپلی کیشنز کے لئے ورسٹائل بناتا ہے۔
. پائیدار تعمیر: اعلی معیار کے مواد کے ساتھ بنایا گیا ، طویل مدتی وشوسنییتا اور ماحولیاتی عوامل کے خلاف مزاحمت کو یقینی بناتا ہے۔
. حفاظت کی تعمیل: متعلقہ حفاظت اور کارکردگی کے معیارات کے مطابق ، تنقیدی درخواستوں میں ذہنی سکون فراہم کرتا ہے۔
• انرجی مینجمنٹ سسٹم
• بجلی کی تقسیم کے نیٹ ورک
• صنعتی آٹومیشن
enable قابل تجدید توانائی کے نظام
تکنیکی وضاحتیں:
• ریٹیڈ وولٹیج: 0.66 کے وی
• تعدد: 50/60 ہرٹج
• درستگی کی کلاس: 0.5 ، 1.0
• موصلیت کی سطح: 3 کے وی
• آپریٹنگ درجہ حرارت: -25 ° C سے +70 ° C.
گول ونڈو ، ونڈو سکس کے ساتھ φ15 سے لے کر 13130.fitssingle اور ایک سے زیادہ کیبلز۔ مینل کے ساتھ آلہ سازی اور پیمائش کے لئے استعمال کیا جاتا ہے۔

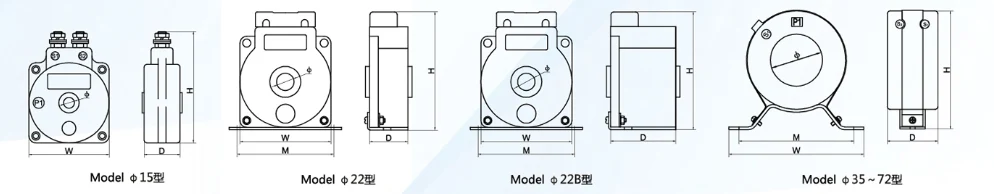

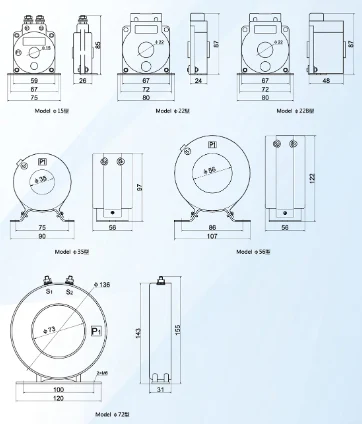

| ماڈل | خاکہ طول و عرض (ملی میٹر) | ونڈو طول و عرض (ملی میٹر) | انسٹالیشنل طول و عرض (ملی میٹر) | انسٹالیشنل طریقہ | ||
| W | H | D | Φ | M | ||
| φ15 | 59 | 85 | 26 | 15 | I | |
| 2222 | 67 | 87 | 24 | 22 | 72 | H |
| 222 بی | 67 | 87 | 48 | 22 | 72 | H |
| φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| φ56 | 107 | 122 | 56 | 56 | 86 | H |
| φ72 | 120 | 155 | 31 | 73 | 100 | H |
| ماڈل | φ15 | 2222 | 222 بی | φ35 | φ56 | φ72 | |
| کیبل قطر | φ15 | 2222 | 2222 | φ35 | φ56 | φ73 | |
| درستگی کی کلاس | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 1 | 0.2 0.5 | 0.2 0.5 | |
| پرائمری موجودہ/ثانوی موجودہ (a) |
ریٹیڈ بوجھ (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
