BH-0.66 سیریز ⅱ موجودہ ٹرانسفارمر کو نگرانی اور کنٹرول کے مقاصد کے لئے اعلی دھاروں کو معیاری اقدار میں درست طریقے سے پیمائش کرنے اور تبدیل کرنے کے لئے ڈیزائن کیا گیا ہے۔ جدید ٹیکنالوجی اور صحت سے متعلق انجینئرنگ کے ساتھ ، یہ موجودہ ٹرانسفارمر مختلف صنعتی ایپلی کیشنز میں قابل اعتماد کارکردگی اور استحکام کی پیش کش کرتے ہیں۔
. اعلی درستگی: BH-0.66 سیریز ⅱ موجودہ ٹرانسفارمر اعلی سطح کی درستگی کے ساتھ عین مطابق پیمائش فراہم کرتے ہیں۔
. وسیع درخواست: بجلی کی تقسیم ، توانائی کے انتظام ، اور سامان کی نگرانی سمیت صنعتی ترتیبات کی ایک وسیع رینج میں استعمال کے ل suitable موزوں۔
. آسان تنصیب: موجودہ نظاموں میں آسان تنصیب اور انضمام کے لئے ڈیزائن کیا گیا ہے ، جس سے ٹائم ٹائم اور بحالی کے اخراجات کم ہوں۔
. مضبوط تعمیر: سخت آپریٹنگ حالات کا مقابلہ کرنے اور طویل مدتی کارکردگی کی وشوسنییتا کو یقینی بنانے کے لئے بنایا گیا ہے۔
. تعمیل: صنعت کے ضوابط کی تعمیل کو یقینی بناتے ہوئے معیار اور حفاظت کے لئے بین الاقوامی معیار پر پورا اترتا ہے۔

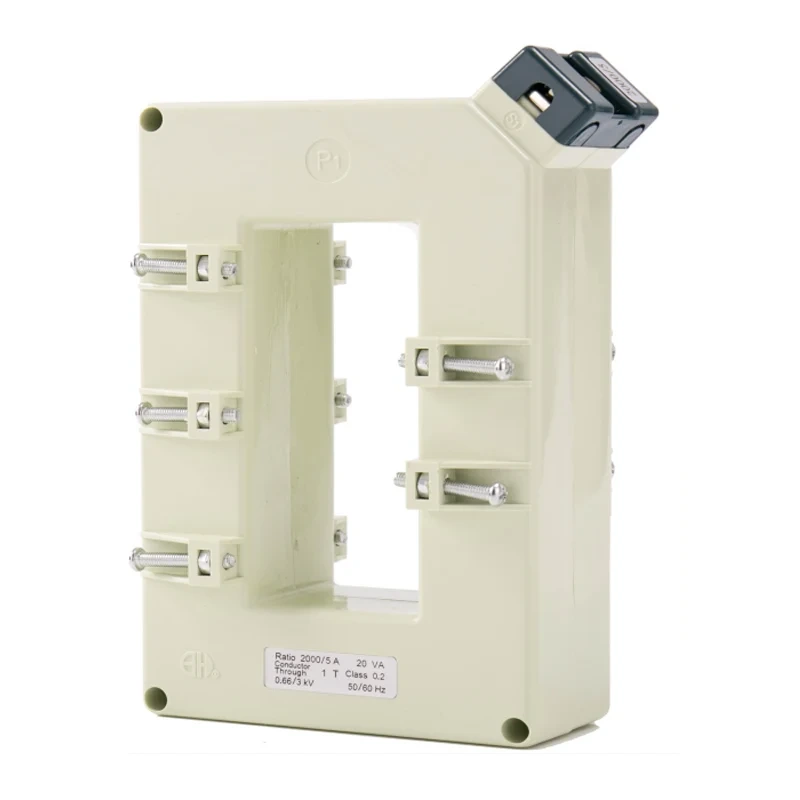

ایک سے زیادہ بس باروں کے ساتھ ساتھ کیبلز کو فٹ کرنے کے لئے آئتاکار (افقی) ونڈو۔ بنیادی طور پر اوزار اور پیمائش کے لئے استعمال کیا جاتا ہے ، جو کیسنگ کے اندر ایپوسی رال سے بھرا ہوا ہے۔ وسیع تناسب کی حد کے ساتھ چودہ سائز۔
ضروریات

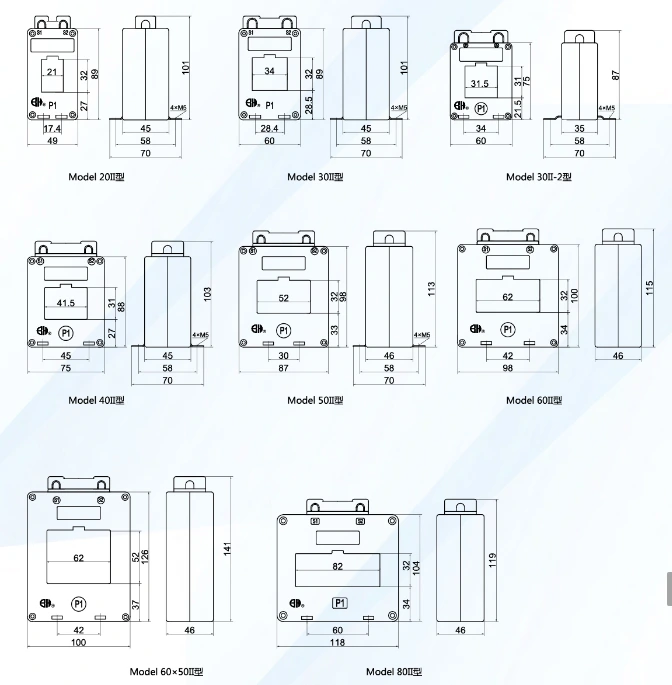

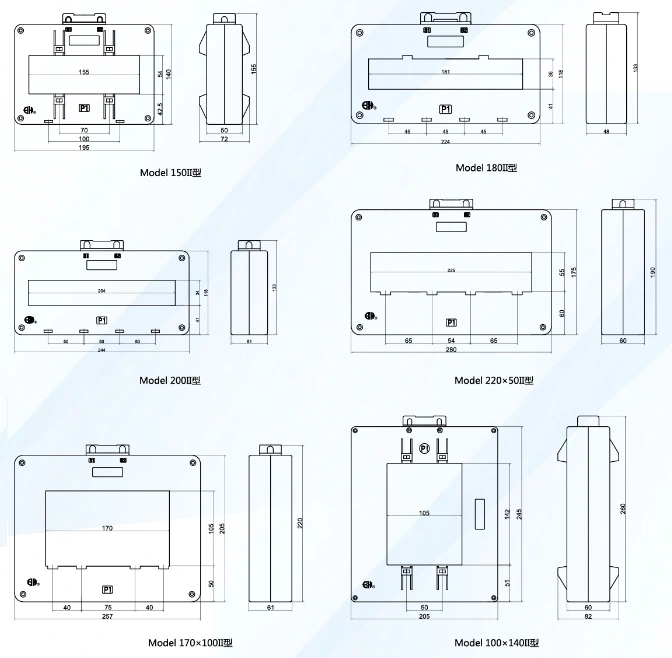

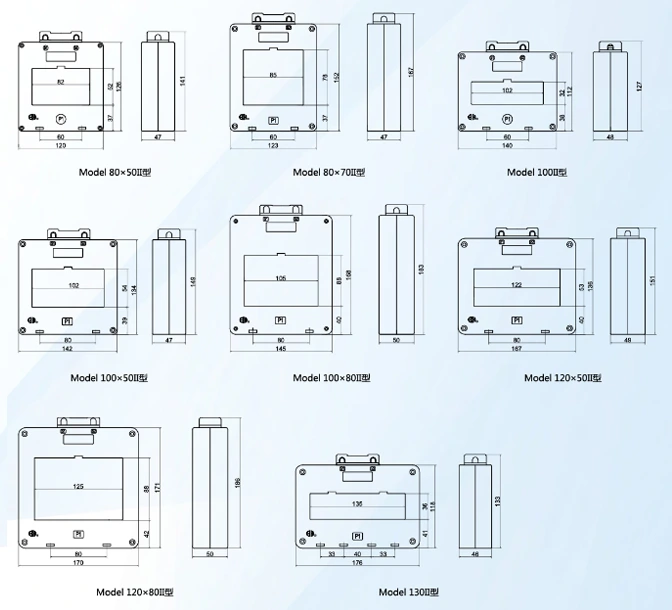

| ماڈل | کٹ لائن طول و عرض (ملی میٹر) | Wndow dimsersion (ملی میٹر) | انسٹالیشنل طول و عرض (ملی میٹر) | انسٹالیشنل طریقہ | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30ii | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | ae | ||
| 30ii-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | ae | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | ae | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | ae | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | ای f | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | ای f | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | ای f | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | ای f | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | ای f | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | ای ایف | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | ای f | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | ای f | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | ای f | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | ای f | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | ای f | |
| 150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | ای ایف | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | ای f | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | ای ایف | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | ای ایف | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| ماڈل | 20ii | 30ii | 30ii-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| زیادہ سے زیادہ بشار سائز/کیٹی | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| درستگی کی کلاس | 0.5 1 | 0.5 1 | 0.5 1 | 0.2 0.5 1 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| پرائمری موجودہ/ثانوی موجودہ (a) |
ریٹیڈ بوجھ (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
