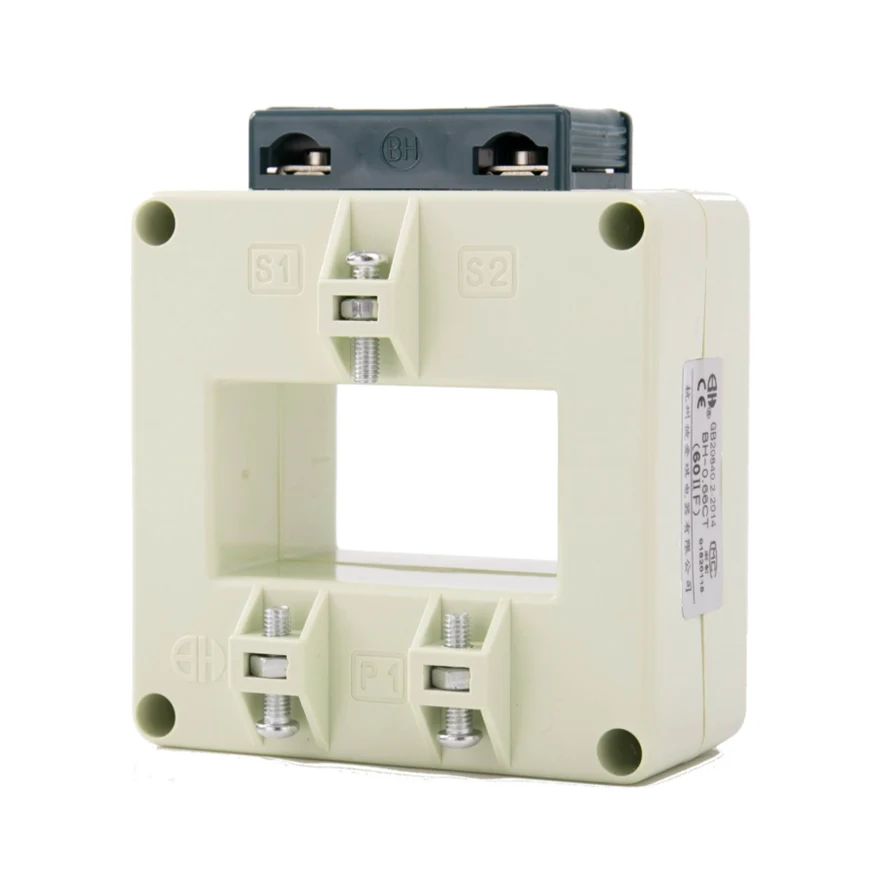

BH-0.66 سیریز F موجودہ ٹرانسفارمر صحت سے متعلق آلات ہیں جو مختلف صنعتی ایپلی کیشنز میں بجلی کے دھاروں کی درست پیمائش اور نگرانی کے لئے ڈیزائن کیے گئے ہیں۔ یہ موجودہ ٹرانسفارمر قابل اعتماد کارکردگی اور طویل مدتی استحکام کو یقینی بنانے کے ل high اعلی معیار کے مواد اور جدید ٹکنالوجی کے ساتھ بنائے گئے ہیں۔
. اعلی درستگی: BH-0.66 سیریز F موجودہ ٹرانسفارمر موجودہ پیمائش میں اعلی درستگی کی پیش کش کرتے ہیں ، جس کی وجہ سے وہ اہم ایپلی کیشنز کے ل suitable موزوں ہیں جہاں صحت سے متعلق ضروری ہے۔
. وسیع رینج: ان موجودہ ٹرانسفارمروں میں پیمائش کی ایک وسیع رینج ہوتی ہے ، جس کی مدد سے وہ مختلف موجودہ سطح کے ساتھ متنوع برقی نظاموں میں استعمال ہوسکتے ہیں۔
.کمپیکٹ ڈیزائن: BH-0.66 سیریز F موجودہ ٹرانسفارمر کا کمپیکٹ اور ہلکا پھلکا ڈیزائن انہیں موجودہ نظاموں میں انسٹال اور انضمام کرنے میں آسان بناتا ہے۔
.excellent کارکردگی: عمدہ خط اور کم مرحلے کے زاویہ کی غلطی کے ساتھ ، یہ موجودہ ٹرانسفارمر مختلف آپریٹنگ شرائط کے تحت مستقل اور قابل اعتماد کارکردگی فراہم کرتے ہیں۔
.سفیٹی معیارات: BH-0.66 سیریز F موجودہ ٹرانسفارمر صنعتی ماحول میں محفوظ آپریشن کو یقینی بناتے ہوئے ، بین الاقوامی حفاظت کے معیارات کی تعمیل کرتے ہیں۔
کیبل اور بس بار دونوں کے لئے ایک پیٹنٹڈ پروڈکٹ۔
بہتر ڈھانچے ، آسان تنصیب اور وائرنگ کے لئے سیریز I اور II دونوں کی خصوصیات کو مشترکہ اور بہتر بنایا۔

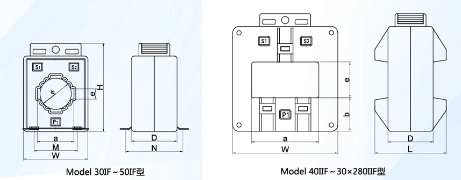

| ماڈل | خاکہ طول و عرض (ملی میٹر) | ونڈو طول و عرض (ملی میٹر) | انسٹالرینل طول و عرض (ملی میٹر) | انسٹالیشنل میتھڈ | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||

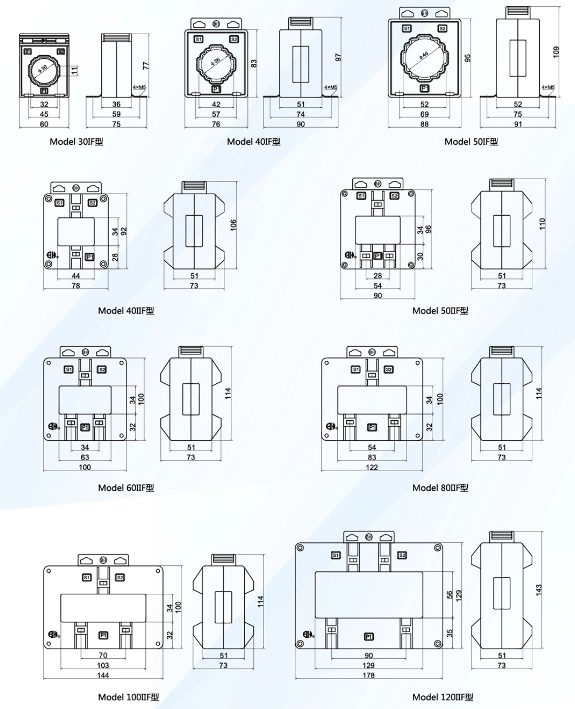

| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | a b e g | ||
| 401F | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | بی ای جی | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | بی ای جی | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||

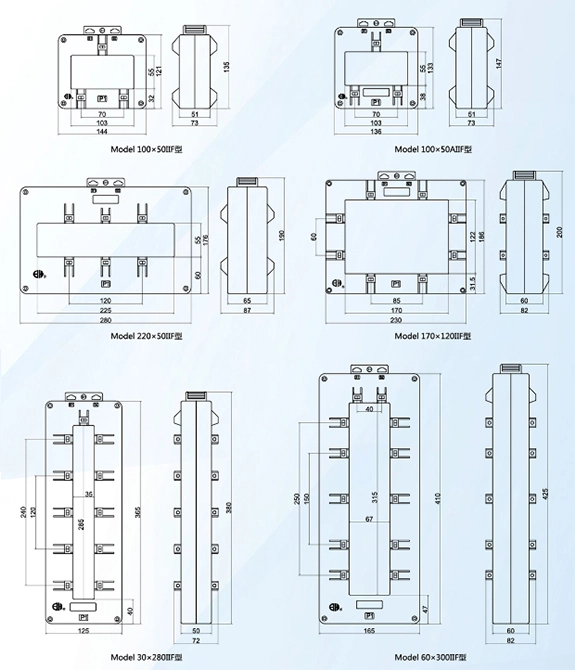

| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| ماڈل | 30if | 40if | 50if | 40iif | 50iif | 60iif | 80iif | 100iif | |
| کیبل قطر | φ30 | φ36 | φ46 | ||||||
| زیادہ سے زیادہ بشار سائز/کیٹی | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| درستگی کی کلاس | 0.5 1 | 0.5 1 | 0.2 0.5 | 0.2 0.5 | 02 0.5 | 0.2 0.5 | 0.2 0.5 | 0.2 0.5 | |
| پرائمری موجودہ/ثانوی موجودہ (a) |
ریٹیڈ بوجھ (VA) | ||||||||
| 15 | 5 | 25 (5) | 2.5 (5) | ||||||
| 20 | 2.5 (4) | 2.5 (4) | |||||||
| 25 | 25 (3) | 2.5 (3) | |||||||
| 30 | 25 (3) | 2.5 (3) | |||||||
| 40 | 25 (2) | 2.5 (2) | |||||||
| 50 | 25 (2) | 2.5 (2) | |||||||
| 60 | 25 (2) | 2.5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
