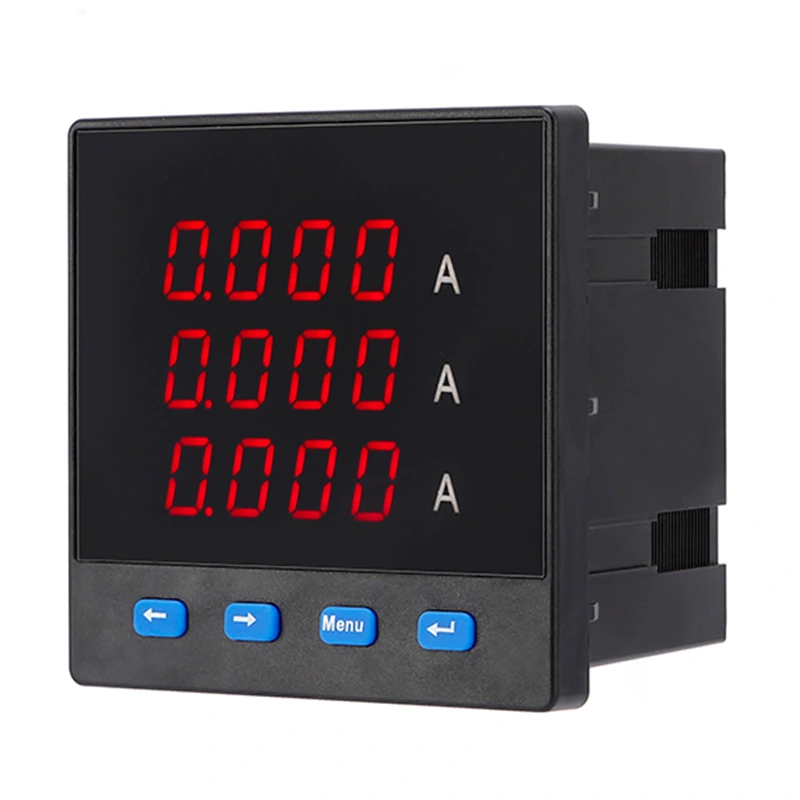

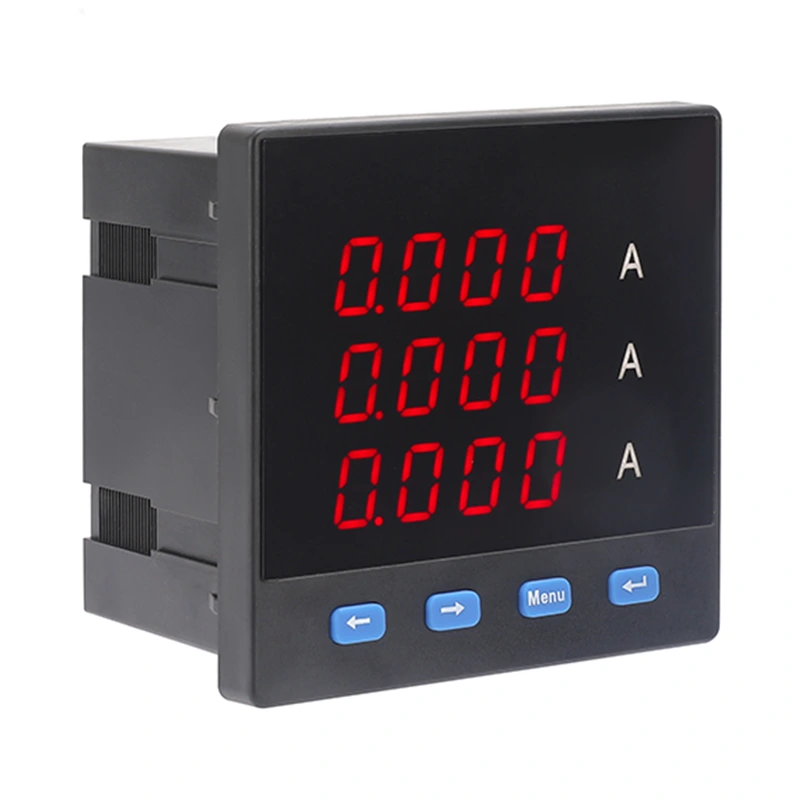

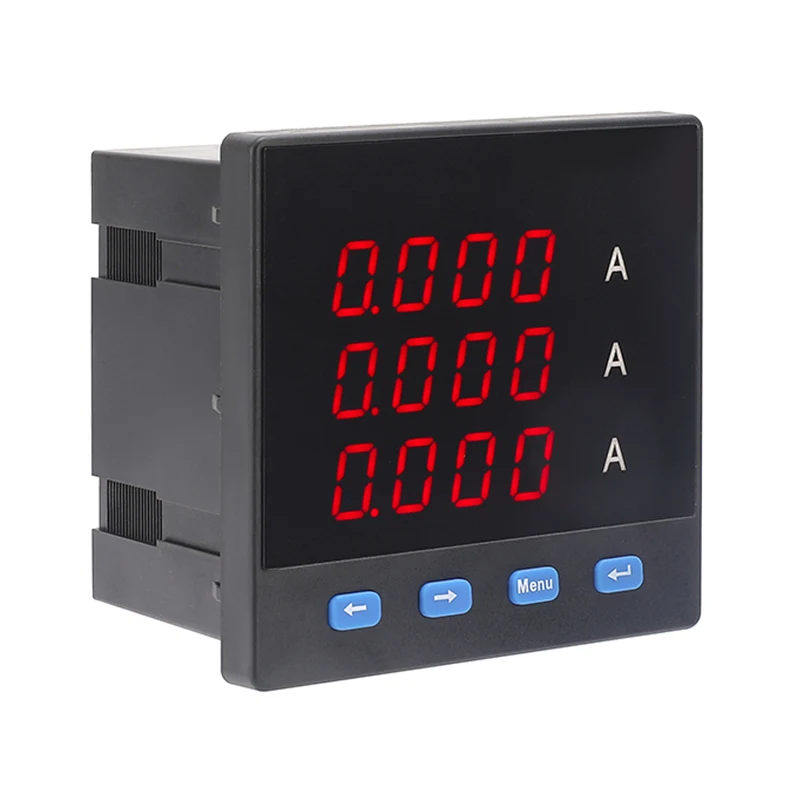

تین فیز امیٹر

تین فیز پاور سسٹم میں بجلی کے دھاروں کی درست پیمائش اور نگرانی کے لئے تین فیز امیٹرز ضروری ٹولز ہیں۔ ہر مرحلے میں موجودہ بہاؤ کی عین مطابق پڑھنے کے لئے ڈیزائن کیا گیا ہے ، یہ میٹر صنعتی اور تجارتی بجلی کے نظام کے موثر اور محفوظ آپریشن کو یقینی بنانے میں اہم کردار ادا کرتے ہیں۔

خاکہ اور بڑھتے ہوئے طول و عرض

ٹیبل انسٹالیشن سائز (ملی میٹر)

عام تکنیکی ڈیٹا

1. ورکنگ پاور سپلائی: AC220V ± 10 ٪ 50/60Hz

2. بجلی کی کھپت: <1.5W

3. درستگی: RMS پیمائش 0.5 ٪ گریڈ

4. کام کرنے کا ماحول: -10 ° C ~ 50 ° C.

5. اسٹوریج ماحول: -20 ° C ~ 75 ° C.

6. موصلیت:> 5mΩ

مدد ڈسپلے کریں

امیٹر ڈسپلے موڈ کی تفصیل

• جب ڈسپلے ویلیو <10a ، 3 اعشاریہ ظاہر ہوتے ہیں ، یعنی: x.xxx a

• جب 10a≤ ڈسپلے ویلیو <100a ، 2 اعشاریہ ظاہر ہوتے ہیں ، یعنی.: xx.xx a

• جب 100a≤ ڈسپلے ویلیو <1000a ، 1 اعشاریہ ظاہر ہوتا ہے ، یعنی.: xxx.x a

• جب 1000A≤ ڈسپلےڈ ویلیو <10000a ، کوئی اعشاریہ ظاہر نہیں ہوتا ہے ، یعنی: xxxx a

value جب ویلیو ≥10000a ظاہر کیا جاتا ہے تو ، کے اے اشارے روشن ہوتا ہے اور ڈسپلے پڑھتا ہے: xx.xx ka

وولٹ میٹر ڈسپلے موڈ کی تفصیل

• جب ڈسپلے ویلیو <1KV ، 1 اعشاریہ ظاہر ہوتا ہے ، یعنی.: xxx.x v

• جب 1KV $ ڈسپلے ویلیو <10KV ، کوئی اعشاریہ ظاہر نہیں ہوتا ہے ، یعنی.: XXXX V

• جب 10KV≤display کی قیمت <100kV ، کے اے اشارے روشن ہوجاتا ہے اور ڈسپلے پڑھتا ہے: xx.xx kv

• جب 100kv≤displayed ویلیو <1000KV ، KA اشارے روشنی ڈالتا ہے اور ڈسپلے پڑھتا ہے: xxx.x kv

value جب ویلیو 1000KV ظاہر کیا جاتا ہے تو ، کے اے اشارے روشن ہوتا ہے اور ڈسپلے پڑھتا ہے: XXXX KV

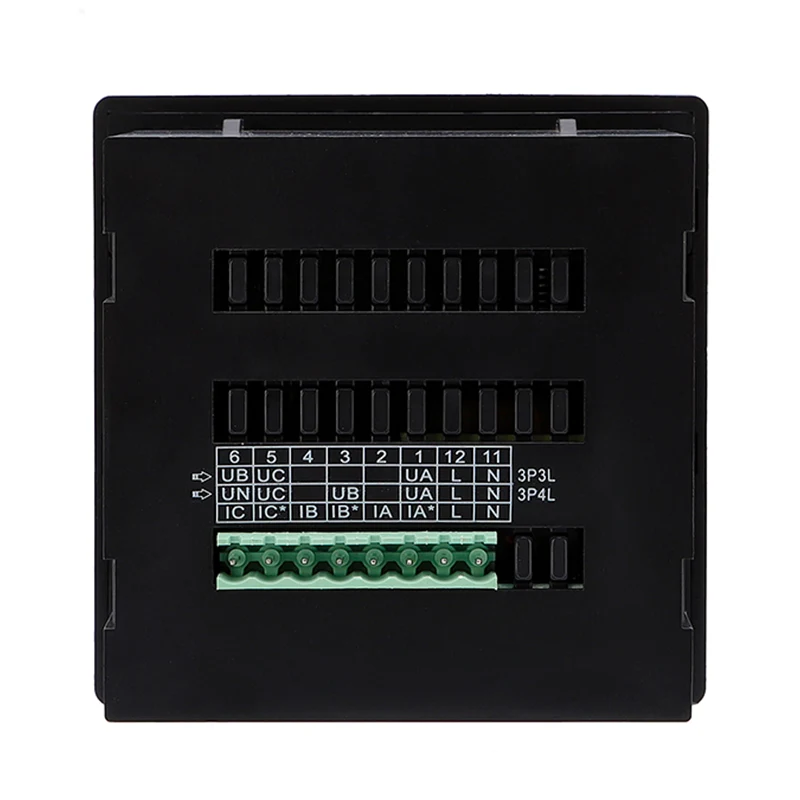

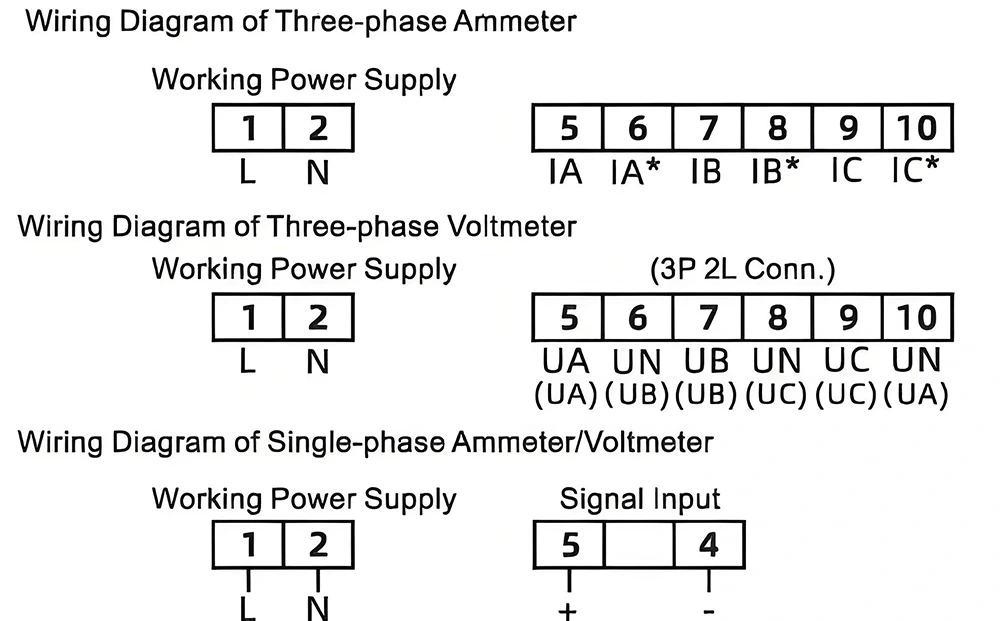

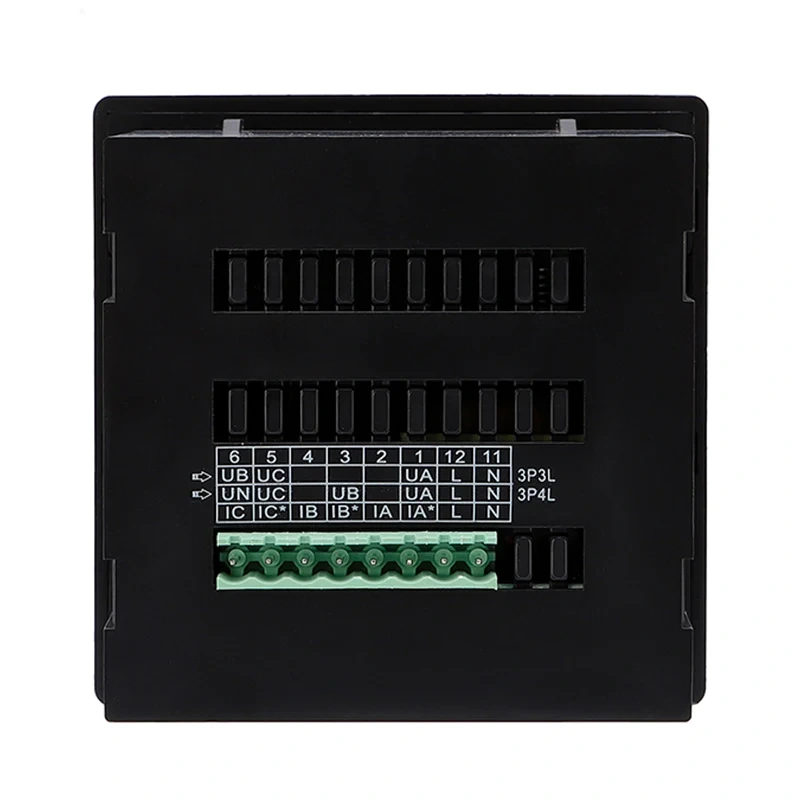

وائرنگ ڈایاگرام

مصنوعات کی تفصیلات
